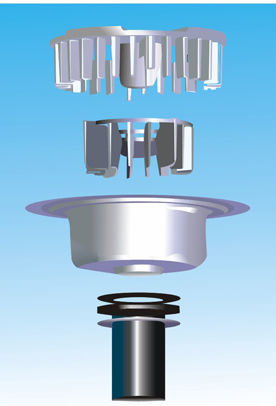

虹吸雨水斗分解图
注解:哲東牌虹吸雨水斗,自上而下共分5种部件组成,分解如下:
1、导流罩:又称格栅整流器,可将雨水、气体、杂物等有效的分流、隔离、阻挡,在整体雨水斗中担负一次整流任务。
2、整流器:以独特的构造特点,阻止气体随雨水共同流入排水系统,在整体雨水斗中担负二次整流任务。
3、雨水斗体:又称下沉式不锈钢斗体,其边沿设计双道凸线翼环,能使压片对防水材料挤压的更加牢固,以此杜绝雨水顺雨水斗安装处浸出或渗漏。
4、胶圈和压环:三元乙丙材质的胶圈,能使斗体和尾管连接处无有任何缝隙;压片将尾管、胶圈、斗体牢固的连接在一起,以此形成一体式雨水斗,与管道直接连接,无需中间环节。
5、出水短管:又称尾管,是虹吸雨水斗整体的最后一个部件,其材质分为高密度聚乙烯(HDPE)、SUS304不锈钢等。
哲東牌二次悬吊系统实照
